Wärmeleitfolie

DETAKTA Wärmeleitfolien und Pads - TIMs

Wir bieten Herstellern aus den Bereichen Automobilbau, Beleuchtungstechnik, Medizintechnik, Luft- und Raumfahrt, Steuerungstechnik und dem Elektromaschinenbau maßgeschneiderte und individuelle Lösungen für ihre Anwendungen.
Alle Wärmeleitprodukte werden auch als kundenspezifisches Teil hergestellt. Es stehen eine Reihe von Fertigungstechnologien zur Verfügung, um auf Kundenanforderungen flexibel reagieren zu können.


Das Produktspektrum umfasst:

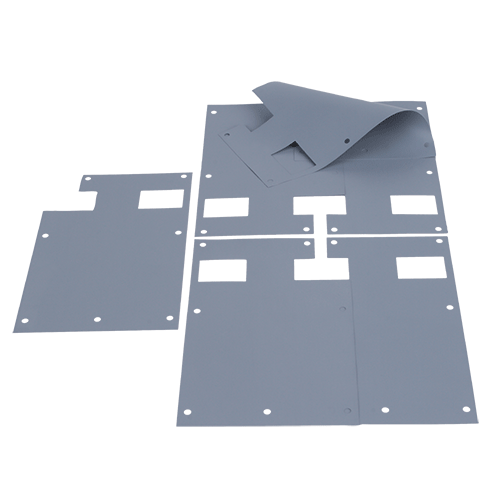

Silikon-Glasgewebe der Reihe SB-HIS – 1,0 bis 5,0 W/mK
Wärmeleitfähiges, isolierendes Silikonelastomer mit einer Einlage aus Glasgewebe. Es bietet sich für die Montage auf glatten Flächen an. Das Material haftet nicht, kann aber auf Wunsch einseitig haftend oder klebend ausgerüstet werden. Die Folien der SB-HIS Reihe stehen als Rollenmaterial ab einer Stärke von 0,15 mm bis zu 0,8 mm zur Verfügung.
DETAKTA Type Farbe Wärmeleitwert W/mK Datenblatt
SB-HIS hellgrau 1
SB-HIS-2 grau 2
SB-HIS-3 grün 3
SB-HIS-4 dunkelgrau 4
SB-HIS-5 weiß 5

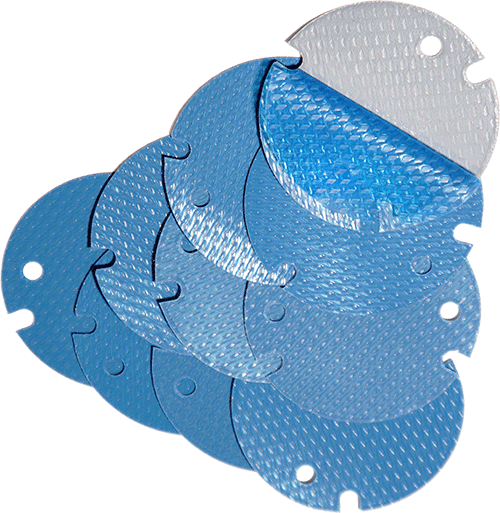

Silikon-Softpads der Reihe SBC 1,0 bis 12,0 W/mK
Die Gap-Pads dieser Serie bestehen aus einem wärmeleitfähigen, isolierenden Silikonelastomer mit sehr guter elastischer Anpassungsfähigkeit. Durch die geringe Härte wird schon bei einem geringen Anpressdruck auch bei unregelmäßigen Formen eine sehr gute Anpassung erreicht. Die Silikonfolie ist beidseitig mit einer haftenden Oberfläche ausgestattet Die SBC-Modelle umfassen unverstärkte und gelförmige Matten in verschiedenen Stärken von 0,5 mm bis 5 mm.
DETAKTA Type Farbe Wärmeleitwert W/mK Datenblatt
SBC rosa 1,5
SBC-3 grau 3
SBC-5 grau 5
SBC-7 dunkelgrau 7
SBC-12 grau 12

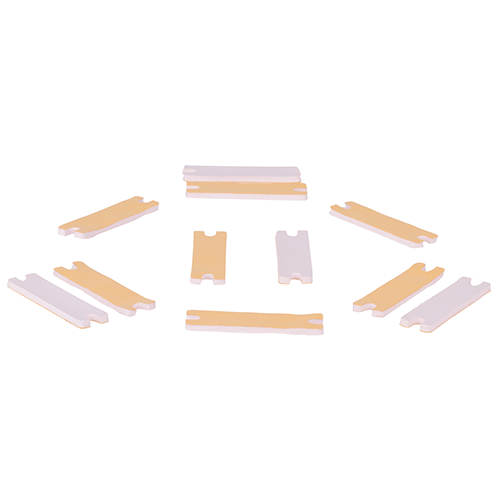

Silikon-Glasgewebepads – die SB-V0-Modelle: Wärmeleitwert 0,9 bis 7,0 W/mK
Für Anwendungen, die einer besonders hohen mechanischen Beanspruchung unterliegen oder eine sehr weiche Folie benötigen, haben wir die Pads der SB-V0-Serie entwickelt. Diese wurden wie die unverstärkten SBC-Typen modifiziert und einseitig mit einem Glasgewebe versehen. Diese Verstärkung ermöglicht sehr weiche Folien wie SB-V0YF oder mechanisch hoch belastbare Typen wie SB-V0. Diese Wärmeleitfolien sind einseitig haftend und in einer Stärke ab 0,5 mm erhältlich.
DETAKTA Type Farbe Wärmeleitwert W/mK Datenblatt
SB-V0 rosa / grau 1,3
SB-V0YF gelb / weiß 0,9
SB-V0-3 rosa / grau 3
SB-V0-7 rosa / grau 7
Toleranzen und Handhabung

Weiterführende Informationen zu den einzelnen Folien und Pads aus unserem Angebot finden Sie darüber hinaus in den jeweiligen Datenblättern, die wir Ihnen zum Download zur Verfügung stellen.

Wärmeleitfolie für besondere Anforderungen: unsere Sonderlösungen
In unserem Portfolio halten wir ebenso Sonderlösungen für Sie bereit, die besondere Anforderungen – zum Beispiel eine hohe Wärmeleitfähigkeit oder Durchschlagsfestigkeit – erfüllen. Zudem sind Kombinationen aus verschiedenen Folien möglich.
DETAKTA Type Farbe Eigenschaft Datenblatt
Hohe Durchschlagsfestigkeit, geringe Stärke
Thermaphase 8840, 8841 und 8842 weiß Phase Change Beschichtung, hohe Durchschlagsfestigkeit bei geringer Stärke, silikonfrei
Elektrisch leitend, hohe Wärmeableitung

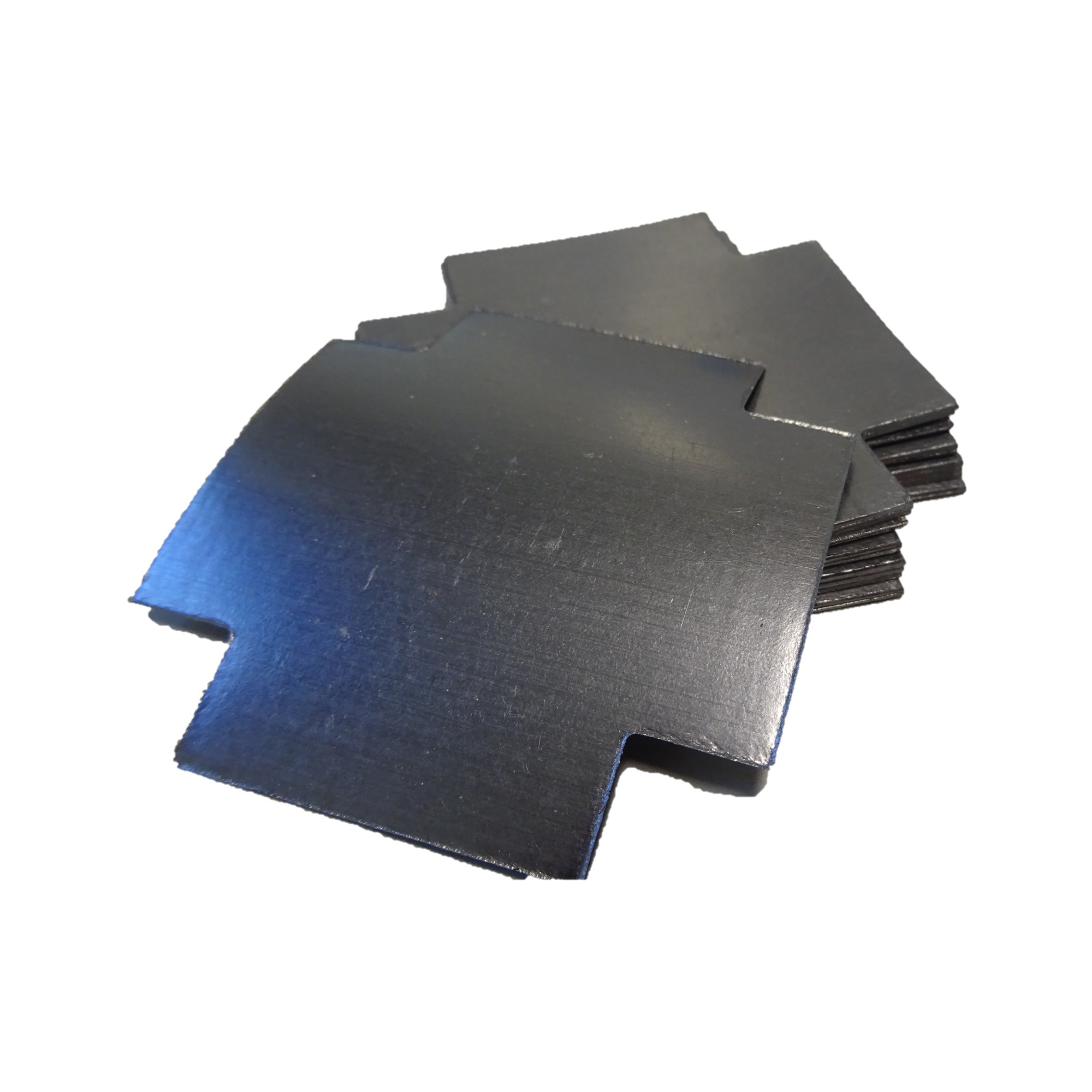

SB-GR Grafitfolie schwarz Hohe Temperaturbeständigkeit, anisotrope Wärmeableitung 8 W/mK in z und 140 W/mK in x-y Richtung

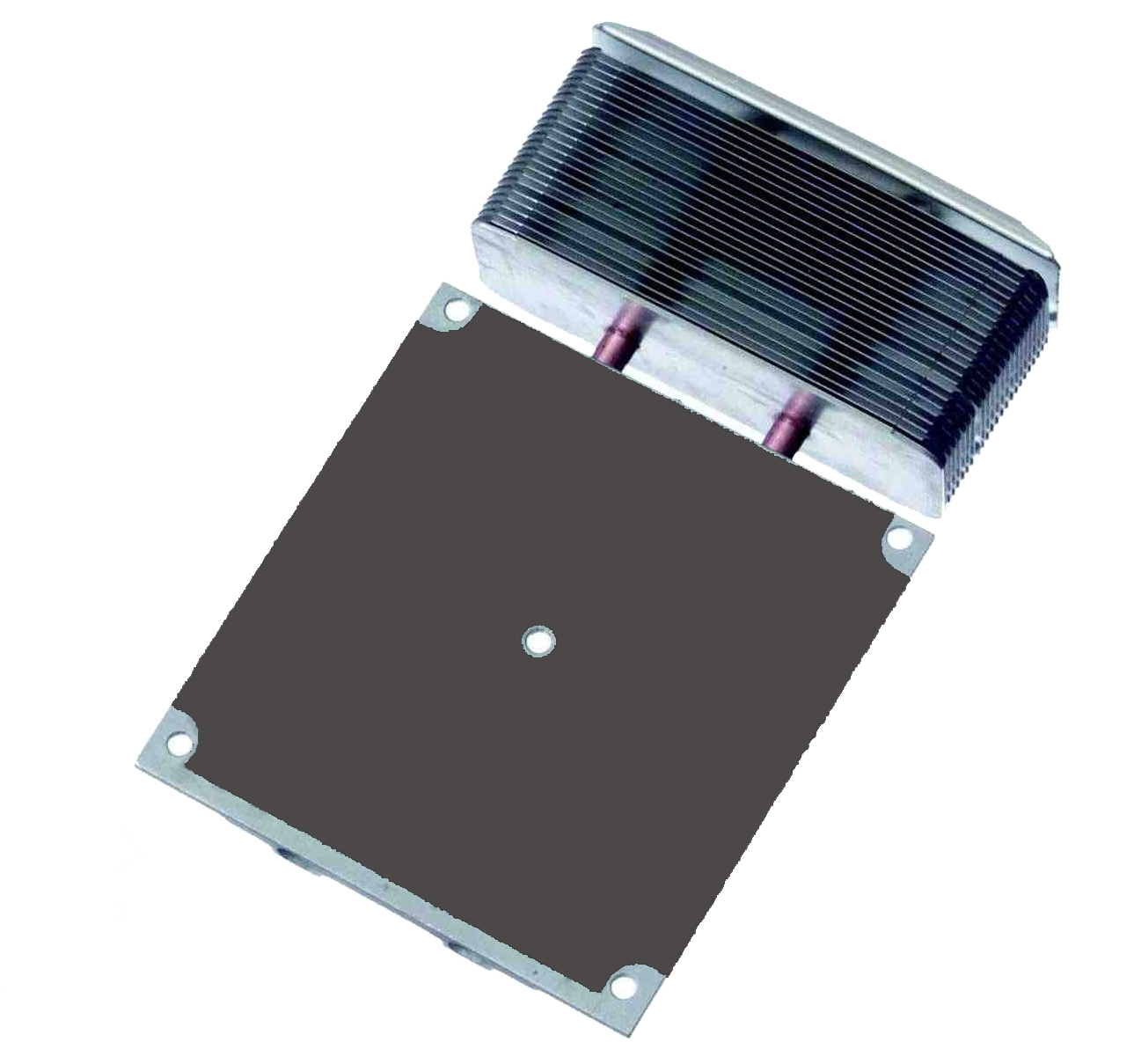

Thermafoil 8843SW schwarz Maximaler thermischer Kontakt, silikonfrei
Doppelseitig klebender Transferfilm

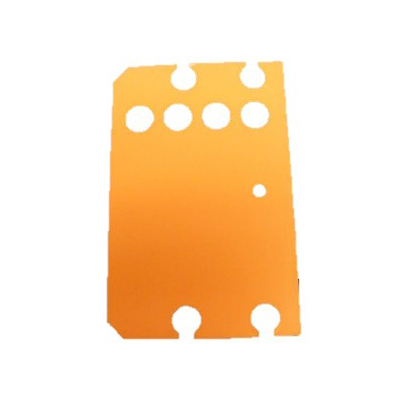

SB-1066C und 1066 D weiß 0,28 mm mit 1 W/mK und 0,16 mm mit 2,4 W/mK Transferklebebänder zur Fixierung

DETAKTA: kundenspezifische Fertigungen ebenfalls möglich

Neben erstklassiger Qualität können Sie sich bei DETAKTA auf termingerechte Lieferung verlassen. Dank umfangreicher Lagerhaltung können wir die gewünschten Produkte größtenteils innerhalb von 24 Stunden ausliefern. Darüber hinaus realisieren wir gern maßgeschneiderte und individuelle Lösungen (z.B. Zeichnungsteile) die vielfach Anwendung im Bereich Automobilbau, Medizintechnik, Luft- und Raumfahrt, Steuerungstechnik und dem Elektromaschinenbau finden. Um den unterschiedlichen Kundenanforderungen gerecht zu werden und flexibel reagieren zu können, greifen wir auf verschiedenste Fertigungsmöglichkeiten zurück.

Sie interessieren sich für eine bestimmte Wärmeleitfolie oder ein Wärmepad und haben Fragen zu den technischen Eigenschaften? Unser DETAKTA Team verfügt über einen umfangreichen Wissens- und Erfahrungsschatz. Profitieren Sie von dieser Expertise und nehmen Sie Kontakt zu uns auf. Wir sind gerne persönlich für Sie da und beraten Sie individuell. Sprechen Sie uns einfach an!

Wärmeleitfolien und Wärmeleitpads – DETAKTHERM

DETAKTA ist Spezialist für hochwertige und innovative Isoliermaterialien für die Industrie und offeriert neben unterschiedlichen Isolier-, Schrumpf- oder Gewebeschläuchen unter anderem hochwertige Wärmeleitprodukte wie Wärmeleitfolie und Wärmepads. In dem stetig wachsenden Produktspektrum stehen eine Vielzahl von Produkten auf Silikonbasis in diversen Ausführungen zur Verfügung. Hierbei liegen die Hauptunterschiede im Bereich der thermischen Wärmeleitfähigkeit (von 1,0 bis 7,0 W/mK) sowie der Durchschlagsfestigkeit und individuellen Anforderung in Bezug auf die Ausrüstung wie z. B. haftend, klebend oder gewebeverstärkt.

Einsatz von Wärmeleitfolien

Wärmeleitfolien und Gap-Pads verbessern die Wärmeableitung und ermöglichen eine effiziente Wärmeübertragung zwischen zwei Flächen. Um temperaturbedingte Ausfälle bei elektronischen Systemen zu vermeiden, setzt man Wärmeleitmaterialien ein, die dazu dienen, die Bauteildifferenzen zwischen den elektronischen Bauelementen und Kühlkörpern bestmöglich auszugleichen und für eine optimale Entwärmung des elektrischen Systems zu sorgen.

Da weder die Oberfläche der zu kühlenden elektronischen Komponente noch des Kühlkörpers absolut eben sind, befindet sich Luft zwischen beiden Flächen, die den Wärmeausgleich behindert. Aus diesem Grund wird zwischen den Elementen ein wärmeleitendes Material, beispielsweise eine Folie, platziert oder bei größeren Abständen ein Wärmeleitpad eingesetzt.

Anwendungsgebiete und Branchen, in denen Wärmeleitfolien zum Einsatz kommen

Eine effiziente Wärmeübertragung bzw. -ableitung ist in vielen unterschiedlichen Bereichen vonnöten.

  • Elektronik: Wärmeleitfolien helfen, die Betriebstemperatur zu senken, was die Zuverlässigkeit und die Lebensdauer erhöht. Die Wärmeleitfolien und Gap-Pads werden hierfür zwischen Bauteil und Wärmesenke, zum Beispiel dem Kühlkörper oder der Gehäusewand eingesetzt.

  • Automobilindustrie: Auch bei der Fahrzeugproduktion kommen Wärmeleitpads zum Einsatz. Sie optimieren die Wärmeabgabe elektronischer Komponenten und steigern dadurch die Leistung und Zuverlässigkeit der Fahrzeugelektronik.

  • Batterietechnik: Wärmeleitfolien und Pads werden zur sicheren Entwärmung in der Batterie und Wasserstofftechnik eingesetzt.

  • Beleuchtung: In LED-Beleuchtung sind Wärmeleitfolien verbaut, um gleichmäßige Temperaturen zu gewährleisten und Überhitzungen zu verhindern.


Darüber hinaus werden Wärmeleitfolien auch in der Luft- und Raumfahrt sowie in der Medizintechnik verwendet, um eine zuverlässige Temperaturregulierung zu erzielen.

Wärmeleitfolien und Wärmeleitpads – auch selbstklebend verfügbar

Mit unserem Sortiment an Wärmeleitfolien und Wärmeleitpads aus Silikon finden Sie für jede Anwendung das passende Produkt. Durch die hohe elastische Anpassungsfähigkeit lassen sich Wärmequellen und Kühlkörper optimal verbinden. Auf Wunsch sind unsere Wärmeleitfolien auch selbstklebend oder doppelseitig klebend erhältlich.

Silikon-Glasgewebe der Serie SB-HIS: Wärmeleitwert 1,0 bis 5,0 W/mK

Wärmeleitfähiges, isolierendes Silikonelastomer mit einer Einlage aus Glasgewebe. Es bietet sich für die Montage auf glatten Flächen an. Das Material haftet nicht, doch auf Wunsch kann die Wärmeleitfolie selbstklebend, doppelseitig klebend oder einseitig haftend ausgerüstet werden. Die Folien der SB-HIS Reihe stehen als Rollenmaterial ab einer Stärke von 0,15 mm bis zu 0,8 mm zur Verfügung.

Silikon-Softpads der SBC-Reihe: Wärmeleitwert 1,0 bis 7,0 W/mK

Die Gap-Pads dieser Serie bestehen aus einem wärmeleitfähigen, isolierenden Silikonelastomer mit sehr guter elastischer Anpassungsfähigkeit. Durch die geringe Härte wird schon bei einem geringen Anpressdruck auch bei unregelmäßigen Formen eine sehr gute Anpassung erreicht. Die Wärmeleitfolie ist mit einer doppelseitig haftenden Oberfläche ausgestattet. Die SBC-Modelle umfassen unverstärkte und gelförmige Matten in verschiedenen Stärken von 0,5 mm bis 5 mm.

Silikon-Glasgewebepads – die SB-V0-Modelle: Wärmeleitwert 1,3 bis 7,0 W/mK

Für Anwendungen, die einer besonders hohen mechanischen Beanspruchung unterliegen oder eine sehr weiche Folie benötigen, haben wir die Pads der SB-V0-Serie entwickelt. Diese wurden wie die unverstärkten SBC-Typen modifiziert und einseitig mit einem Glasgewebe versehen. Diese Verstärkung ermöglicht sehr weiche Folien wie SB-V0YF oder mechanisch hoch belastbare Typen wie SB-V0. Diese Wärmeleitfolien sind einseitig haftend und in einer Stärke ab 0,5 mm erhältlich.

Weiterführende Informationen zu den einzelnen Folien und Pads aus unserem Angebot finden Sie darüber hinaus in den jeweiligen Datenblättern, die wir Ihnen zum Download zur Verfügung stellen.

Wärmeleitfolie für besondere Anforderungen: unsere Sonderlösungen

In unserem Portfolio halten wir ebenso Sonderlösungen für Sie bereit, die besondere Anforderungen – zum Beispiel eine hohe Wärmeleitfähigkeit oder Durchschlagsfestigkeit – erfüllen. Zudem sind Kombinationen aus verschiedenen Folien möglich.

Auf Anfrage stellen wir Wärmeleitfolien (selbsthaftend, einseitig und doppelseitig haftend) nach Ihren individuellen Wünschen her. Sprechen Sie uns einfach an und teilen Sie uns Ihre Anforderungen an Wärmeleitfolien oder Wärmeleitpads mit. Gerne beraten wir Sie in einem persönlichen Gespräch – vereinbaren Sie jetzt einen Termin per E-Mail info@detakta.de oder telefonisch unter der 040/529547-0. Wir setzen die passende Lösung für Sie um!

Was sind Wärmeleitfolien?

Wärmeleitfolien sind dünne, flexible Folien, die über eine hohe Wärmeleitfähigkeit verfügen. Sie eignen sich hervorragend, um Wärme effizient von einer Oberfläche zu einer anderen zu übertragen und sie von Leistungskomponenten in elektronischen Anwendungen abzuleiten. Wärmeleitfolien können z. B. aus Silikon oder Graphit bestehen – diese Materialien minimieren den thermischen Widerstand, was die Wärmeableitung optimiert. Auf diese Weise kann die Überhitzung von Leistungskomponenten und Geräten verhindert, dadurch ihre Lebensdauer erhöht und ihre Energieeffizienz gesteigert werden.

Woraus bestehen Wärmeleitfolien?

Um eine optimale Wärmeableitung zu gewährleisten, bestehen Wärmeleitfolien aus flexiblen Materialien mit hoher Wärmeleitfähigkeit. Häufig verwendet werden Materialien wie Silikon mit Füllstoffen wie Aluminiumoxid, Bornitrid oder Graphit.

Wie funktionieren Wärmeleitfolien?

Die Funktionsweise von Wärmeleitfolien begründet sich in ihrer hohen Wärmeleitfähigkeit. Zwischen zwei Oberflächen platziert, bilden sie eine Wärmeleitschicht, die eine effiziente Wärmeübertragung zum Kühlkörper ermöglicht. Entscheidend ist, dass Wärmeleitfolien sich perfekt an die Kontaktflächen der heißen und kühlen Elemente anpassen. Deshalb sollten die Folien besonders flexibel und dünn sein.

Wärmeleitfolien von DETAKTA: kundenspezifische Fertigungen ebenfalls möglich

Neben erstklassiger Qualität können Sie sich bei DETAKTA auf termingerechte Lieferung verlassen. Dank umfangreicher Lagerhaltung können wir die gewünschten Produkte größtenteils innerhalb von 24 Stunden ausliefern. Darüber hinaus bieten wir all unsere Wärmeleitprodukte Herstellern aus den Bereichen Automobilbau, Medizintechnik, Luft- und Raumfahrt, Steuerungstechnik und dem Elektromaschinenbau maßgeschneiderte und individuelle Lösungen für ihre Anwendungen an, zum Beispiel kundenspezifische Fertigungen nach Zeichnung. Um den unterschiedlichen Kundenanforderungen gerecht zu werden und flexibel reagieren zu können, greifen wir auf verschiedenste Fertigungsmöglichkeiten zurück. Teile können gestanzt, mit dem Schneidplotter bearbeitet oder mit Wasserstrahl auch in feinste Konturen geschnitten werden.

Sie interessieren sich für eine bestimmte Wärmeleitfolie oder ein Wärmepad und haben Fragen zu den technischen Eigenschaften? Unser DETAKTA Team verfügt über einen umfangreichen Wissens- und Erfahrungsschatz. Profitieren Sie von dieser Expertise und nehmen Sie Kontakt zu uns auf. Wir sind gerne persönlich für Sie da und beraten Sie individuell. Sprechen Sie uns einfach an!
